NO2-AE сенсор диоксида азота на высокие концентрации Alphasense
NO2-AE Nitrogen Dioxide Sensor сенсор диоксида азота на высокие концентрации газа. Применяется только в случаях когда необходимо измерять большие концентрации. Может применяться в следующих наших приборах: стационарных Агат-СВ и Агат-С; переносных Комета-М и Агат-В; в выносных датчиках диоксида азота системы контроля концентрации газов А8М. При подаче диоксида азота вырабатывается электрический ток. Генерируемый ток при этом пропорционален концентрации анализируемого газа. Электролит, потенциал измерительного электрода, катализатор измерительного электрода и материал фильтрующего вещества подобраны исходя из условий оптимального анализа.

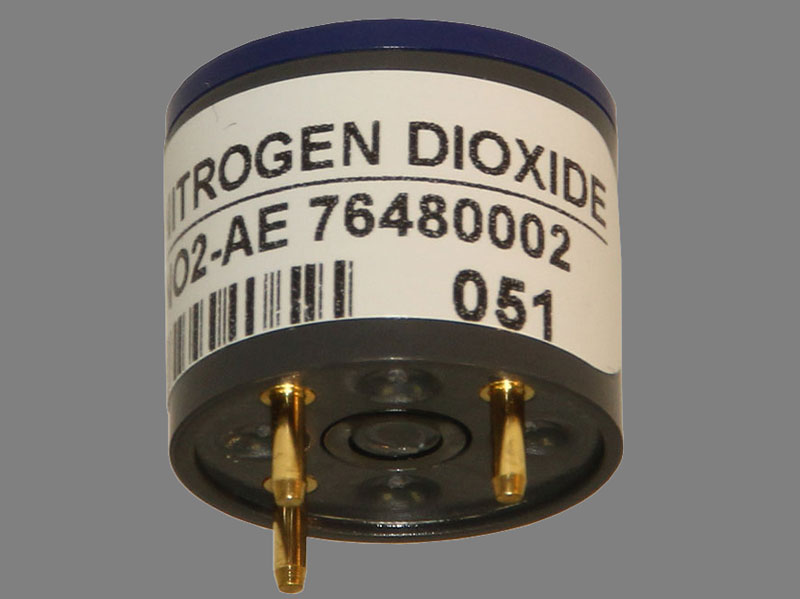

Корпус сенсора выполнен в стандартизованном корпусе миниатюрного размера: высотой 17 мм., диаметром 20 мм. Сенсор имеет три вывода: первый S - sense или W - worker измерительный вывод; второй С - counter сравнительный выход; третий R - reference вспомогательный вывод.
Основные технические характеристики:
- Выходной сигнал - +20°C, от 100 до 170 nА/ppm
- Время отклика Т90 при изменении концентрации от 0 до 10ppm NO2 - < 40секунд
- Ток при нулевой концентрации +22°C < 1.5ppm в эквиваленте
- Разрешение - < 0.1 ppm
- Диапазон измерения - 200 ppm
- Линейность - < 2 до 11
- Максимальная измеряемая концентрация - >1000 ppm
- Дрейф выходного сигнала < 2%/месяц
- Дрейф нуля - нет данных
- Время жизни сенсора - > 24 месяцев
- Чувствительность к влажности при изменении концентрации от0% до 95% < 0.3 %
- Чувствительность к давления < 0.1 %
- Рабочий диапазон температур - -20 to 55 °C
- Рабочий диапазон атмосферного давления - от 80 до 120 кПа
- Рабочий диапазон влажности - от 5 до 95 %
- Максимальное время хранения - 6 месяцев
- Рекомендуемая нагрузка - 33 Ом
- Высота - 17.4 мм
- Вес - < 6 грамм
Перекрестная чувствительность с другими газами
Подаваемый газ | Концентрация подаваемая | Сигнал с сенсора |
---|---|---|
Угарный газ СО | 400ppm | 0,1ppm |
Оксид азота NO | 50ppm | <1ppm |
Диоксид серы | 20ppm | <-25ppm |
Хлор Cl2 | 5ppm | <350ppm |
Водород H2 | 400ppm | <-0.1ppm |
Сероводород H2S | 200ppm | <-160ppm |
Этилен С2H4 | 400ppm | <0.1ppm |
Аммиак NH3 | 20ppm | <-1ppm |
Углекислый газ CO2 | 5% | 0 |
