Датчик метана CH4 IP65

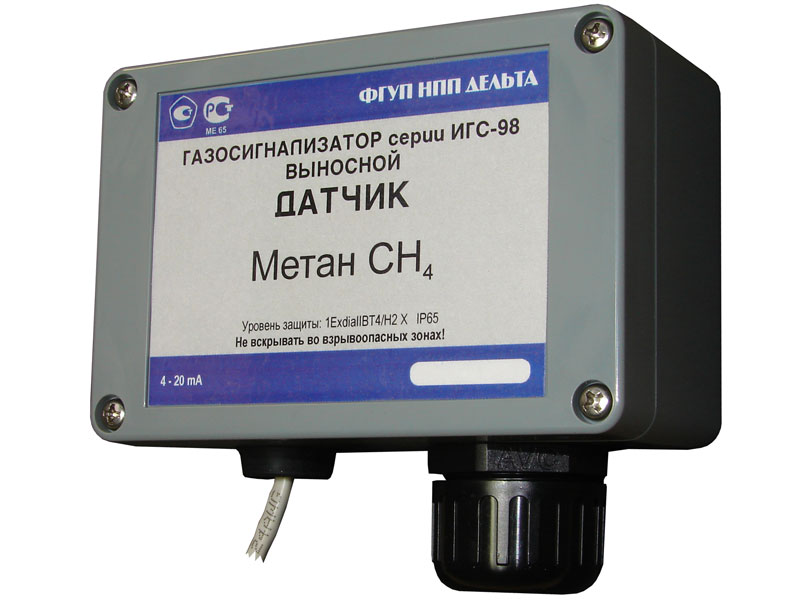

Выносной датчик метана диапазон измерения 0 - 5%

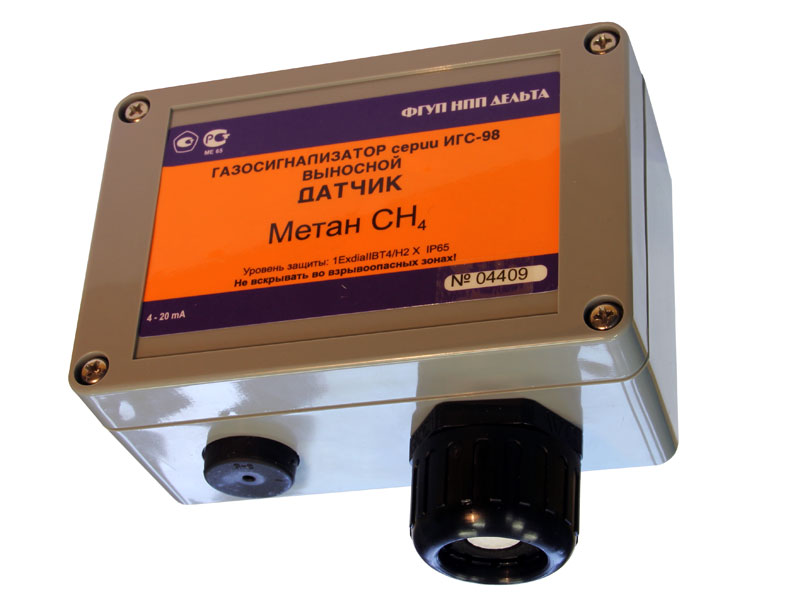

Датчик метана системы контроля концентрации газа А-8М

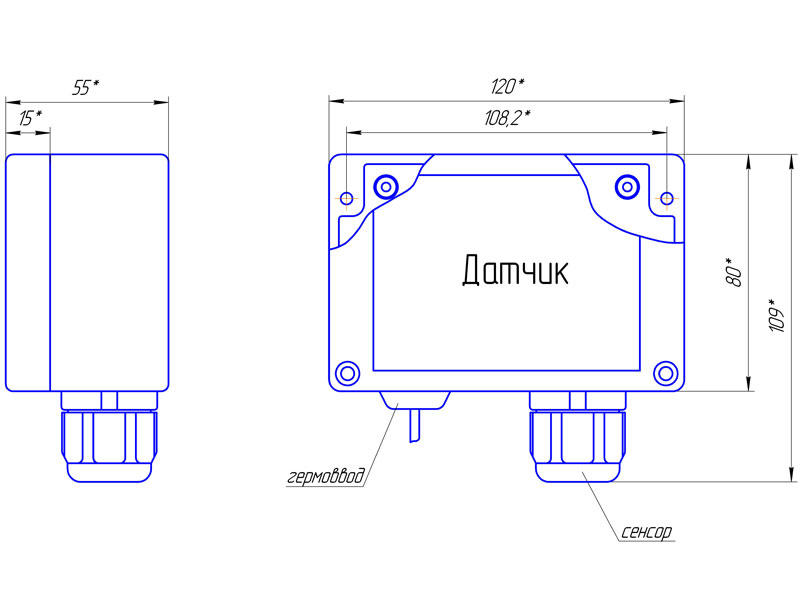

Чертеж выносного датчика метана исполнение IP65

Датчики контроля метана с выходом 4-20 мА определяют концентрацию метана в воздухе рабочей зоны. Для передачи сигнала к пульту используется стандартный трёх- проводный интерфейс 4-20 мА.
  В настоящее время в наших приборах используются следующие сенсоры метана:

  • RS4-CHTC-100 (Россия) - термокаталитический сенсор с диапазоном измерения до 5% объема в воздухе;
  • MSH-P/HC/5/V/P/F metane (Dynament UK) - оптический сенсор с диапазоном измерения до 5% объема в воздухе, этот же сенсор можно использовать на любой другой диапазон измерения вплоть до 100%;
  • MSH-P/HR/5/V/P/F 0-100% metane (Dynament UK)- оптический сенсор с двумя диапазонами измерения первый до 10%, второй до 100% обьема.

Порог по умолчанию один 1% объема. Возможен выпуск приборов с единицей измерения в граммах на метр кубический.
Для справки: 1% объемной доли метана при нормальных условиях соответствует 7 г/м³.


Установка датчиков метана не требует высокой квалификации, для коммутации используется клеммная колодка установленная внутри прибора. Провод, для обеспечения герметизации, подается через кабельный ввод. Стандартный кабельный ввод предназначен для кабеля от трех до пяти миллиметров в диаметре. Датчик загазованности метана предназначен для использования в комплекте с системой контроля концентрации газов А-8М.

  Расчет максимальной длины кабеля до пульта А8М
  Для расчета максимального расстояния между пультом А8М и данным датчиком нужно знать, что сопротивление каждой жилы провода не должно превышать 120 Ом. А зная сопротивление используемого кабеля на расстояние можно вычислить удаленность датчика для конкретного кабеля. Например: сопротивление одной жилы кабеля UTP5E составляет 98 Ом на один километр, тогда максимальное расстояние между датчиком и пультом А8М составит 1200 метров. А если использовать кабель КММ-3-0,35 с сопротивлением 57 Ом на километр, то максимальное расстояние составит 2100 метров. Клеммные колодки позволяют коммутировать провода сечением до 2,5 мм2, сопротивление медного провода сечением 1,5 мм2 составляет 13 Ом на километр, тогда датчик можно отнести на расстояние до 9000 метров.
 Описанные примеры относятся к идеальным случаям, когда кабель представляют сплошным от датчика до пульта. В реальных случаях необходимо учитывать сопротивление контактов и мест сращивания проводов.

  • Защита корпуса.
    Корпус датчика выполнен с классом пыле- влагозащиты IP65. Что означает класс защиты IP65? Цифра 6 индекса означает, что проникновение пыли предотвращено полностью. Цифра 5 индекса означает, что струя воды, выбрасываемая в любом направлении на оболочку, не оказывает вредного воздействия на изделие. Таким образом, класс защиты IP65 подразумевает пыленепроницаемый корпус датчика с защитой от направленной струи воды.
  • Условия эксплуатации датчика:
    -температура окружающей среды от минус 30 до плюс 50 градусов Цельсия;
    -относительная влажность воздуха от 30 до 95 процентов без конденсата;
    -атмосферное давление от 98 до 105 кПа.
  • Государственная поверка.
    Средства измерения подлежат периодической поверке государственной метрологической службой как измерительные приборы. Поверка проводится по утвержденной методике . При поверке разрешается снимать датчики и проводить настройку и испытания в специализированной организации. Ознакомится с нашими услугами по осуществлению настройки приборов и предоставлению их в метрологические службы можно здесь.
